20130809秋田県仙北市土石流災害整理與分析~~

2013年8月8日至9日,日本東北發生持續豪雨,最大雨量強度高達108mm/h,引發多處土砂災害。(圖1)
http://www.mlit.go.jp/river/sabo/jirei/h25dosha/h25dosha.html
圖1

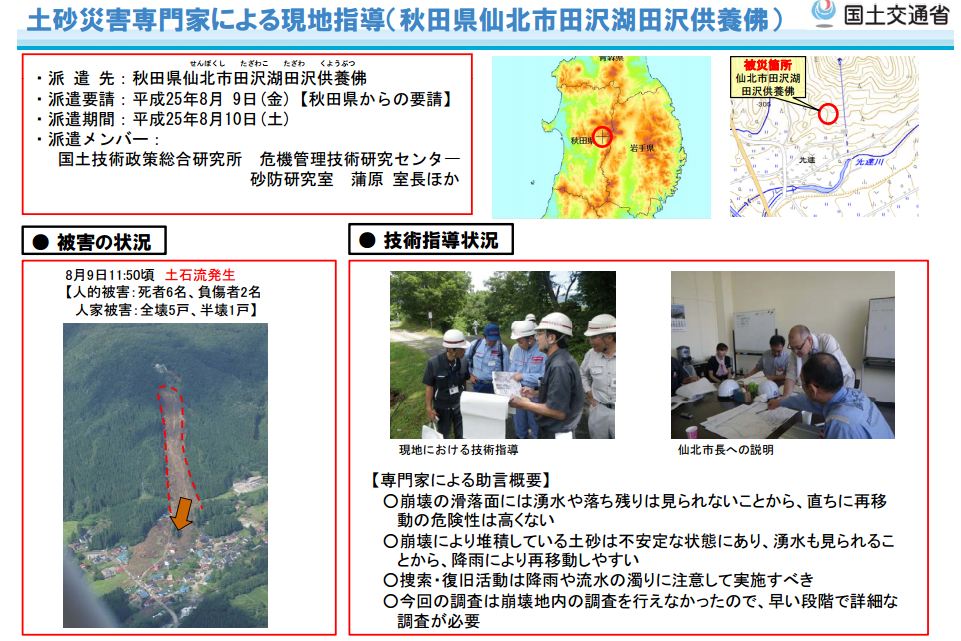

其中最嚴重的災情是發生在20130809  11:50 秋田県仙北市的土石流災害,造成6人死亡。(圖2、圖3)  總雨量272mm,最大時雨量74mm/h。 (39°45'23.88"北 140°43'5.02"東)
圖2

圖3

不過,真正引起我對這件災情加以關注的原因是 Dave Petley 的這篇文章~~(圖4)
http://blogs.agu.org/landslideblog/2013/08/10/akita-landslide/#comments

圖4


他由僅有的二張照片(圖5、圖6)提到了幾個觀察,包括崩塌源頭近似於平面的小崖,被崩塌土方流動時一併刮落林木,以及士兵走在非常軟的土砂沉積物上。但特別的是,他注意到了崩塌上方有建築物及擬似排水管的管路。但由於圖5無法看出此管路是否完整,因此無法據以推測是否與崩塌有關。

圖5

圖6

在此文章的下方,有個讀者回應(圖7),原先他由管路的直徑大小來看,判斷這應該是個水力發電的管路,但是,這附近並沒有水庫,所以最終他認為應該不是水力發電廠
圖7

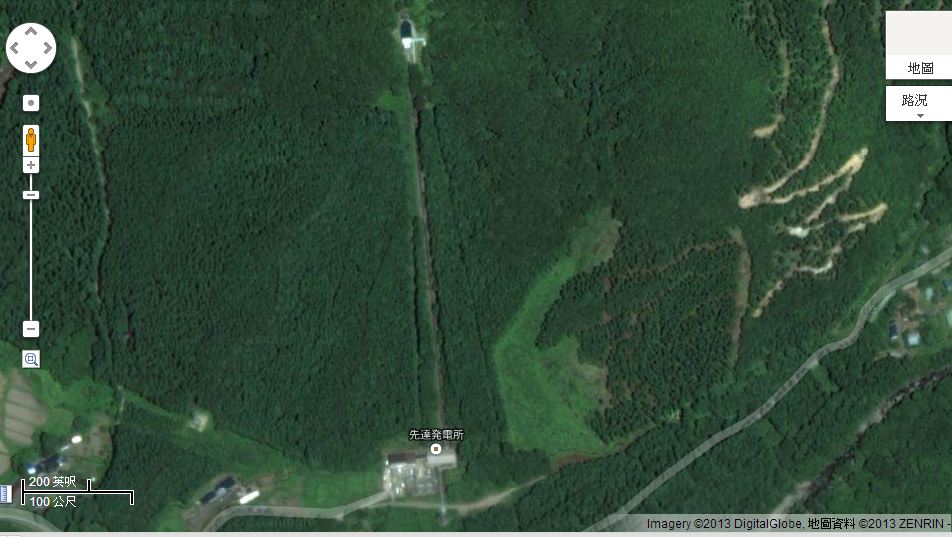

 這引發我的興趣,於是連上Google地圖看一下:(圖8)  這真的是個發電所啊!!!

圖8

可是,他的上游附近真的沒有湖泊、水庫啊??  還是這個地方有非常豐的水脈嗎?
另,由Google地圖的衛星影像看來,在這次崩塌的地點,似乎是舊崩塌地的遺跡,或是已有滑動跡象??(有請潘國樑教授釋疑~~~)

此外,這個排水管路,到底有沒有破壞,剛好可以由アジア航測株式会社日前公開的災後空拍影像看得很清楚(圖9)~~ 應該是沒壞~~~
http://www.ajiko.co.jp/article/detail/ID4VMJNFISL/
圖9

順便查一下地質圖, 此處為非鹼性火山碎屑流(火山灰堆積),所以土壤保水性較高。
https://gbank.gsj.jp/geonavi/geonavi.php?lang=ja


所以,由現場土砂堆積來看,土體的含水量偏高,又此處設有水力發電廠,我猜想,此處應有豐沛的地下水脈,惟這也可能是此次造成崩塌的原因。此外,由Google地圖的衛星影像看來,在這次崩塌的地點,似乎是舊崩塌地再復發(有請潘國樑教授釋疑~~~)。

心得:平平是看一張照片,我就是對排水管視而不見,可見學藝不精,sense還是不夠啊~~

====我是分隔線=====

8/17潘國樑教授補充説明:

1. 此土石流確是舊土石流的復發.
2. 土石流發生前, 先發生地滑.
3. 發生地滑的誘因是因為坡頂存在著明顯的張力裂縫, 是內部灌水(當然是雨水)造成的.
4. 此次土石流似與電廠無關.



DF表土石流, SL表古地滑 (與DF1無關)


黃色圖釘群可見明顯的張力裂縫



+++更進一步的判釋--ODF=古土石流+++



====我是分隔線=====
大師就是大師啊~~~ 何時我才能練出這種功力~~~ orz

2011年12號颱風--奈良縣深層崩塌調查資料公開 (大推!!)

2011年12號颱風(Talas)造成日本紀伊半島嚴重災情,其中奈良縣山區發生多處深層崩塌,並形成堰塞湖,其災情狀況與2009年重創台灣的莫拉克颱風非常相似。

由於過去對於深層崩塌的了解與相關的調查較為不足,為此,奈良縣於2012年2月成立深層崩塌研究會,並針對縣內12號颱風造成的54處深層崩塌地點、28處明治時代曾發生深層崩塌的地點、以及經由國土交通省建議的深層崩塌潛勢調查方式,所找出的6處具深層崩塌且發生後可能形成堰塞湖的地點,合計88處進行詳細的調查。

相關的調查結果已於2013年6月公開於網站,如下:

http://shinsouhoukai.sakura.ne.jp/index.shtml


調查報告的內容,包含深層崩塌的發生機制、調查方法、地質、地形特性等,簡明扼要,輔以圖表、照片,其實已經可以作為深層崩塌的基本教材。
