日本研發中的自吸式排砂管~~

這是7月初在京大設立於岐阜縣穗高的土砂觀測所研習時，看到的自吸式排砂管。
主要是利用虹吸原理，在不使用動力的情形下，自動將埧後淤積的細粒料吸入後排出。
想法很簡單，但對於小規模的排砂，看起來效果還不錯。

研發單位是日本獨立法人 土木研究所(PWRI)。

圖1是現在成品的設計圖，左下角多根細長的鋼筋，是防止較大顆粒的土石或流木阻塞吸入口(即多個圓形孔處)之用。

圖1

圖2 是設計的原形及試作的小模型。

圖2

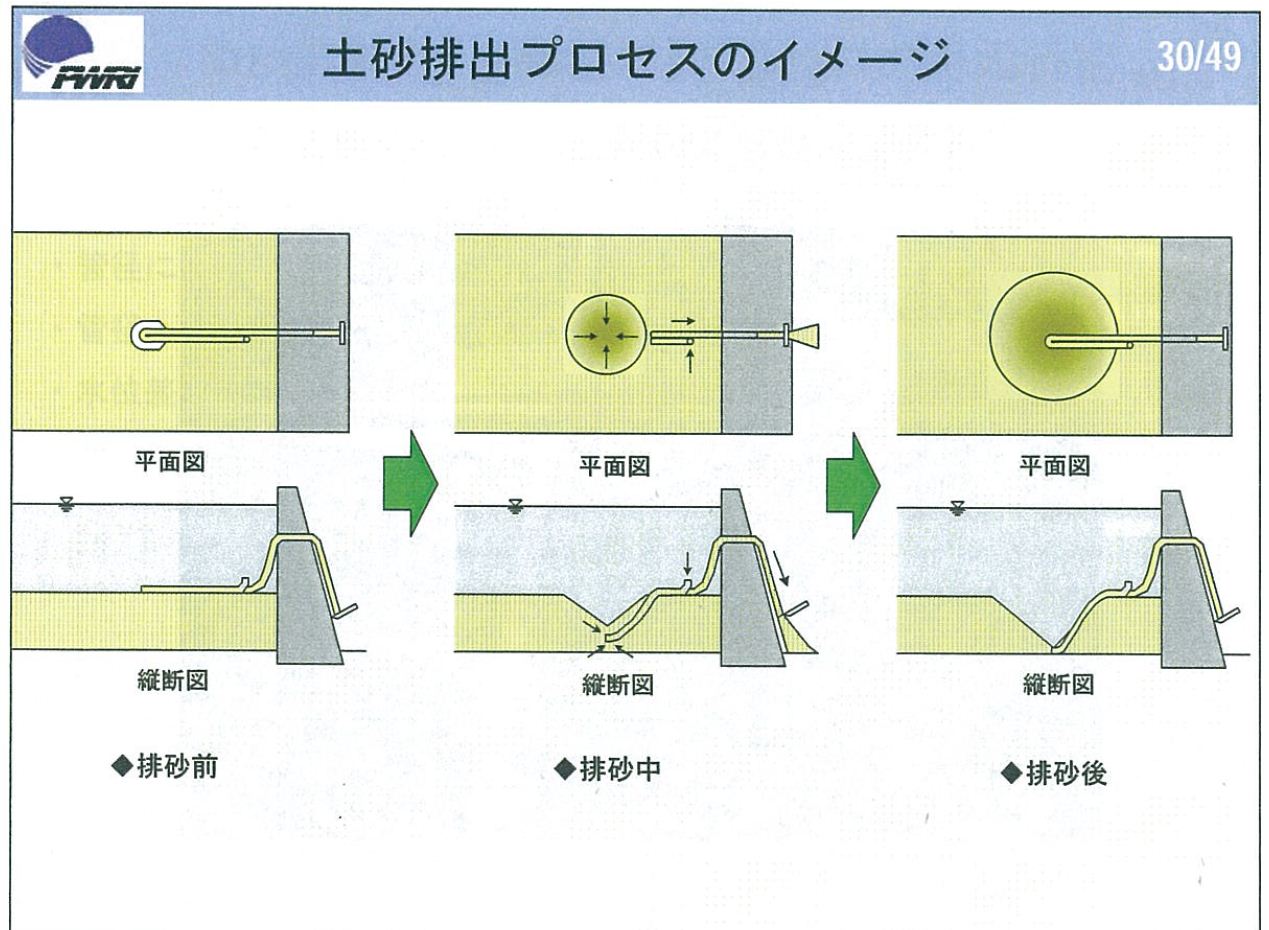

圖3，是在說明運作的情形。由左至右，可以看出，運作時它會邊吸邊下沉；吸入的範圍是呈倒圓錐狀，故必須定時派人移動位置，才能持續作用。

圖3

圖4 是預估的排砂能力計算方式。

圖4

圖5 是當天實際測設的配置圖。

圖5

圖6 是當天試驗的場地，左側內有綠色顏料的管子是用來量測虹吸管內壓力的壓力計。

圖6

 圖7 是實物。

圖7

 圖8 來張近照，其中透明細管部份即為壓力計。

圖8

 圖9 是開始運作後，壓力計有明顯的變化。(請自己把頭轉90度來看~~~XD)

圖9

圖10 是排砂的情形。

圖10

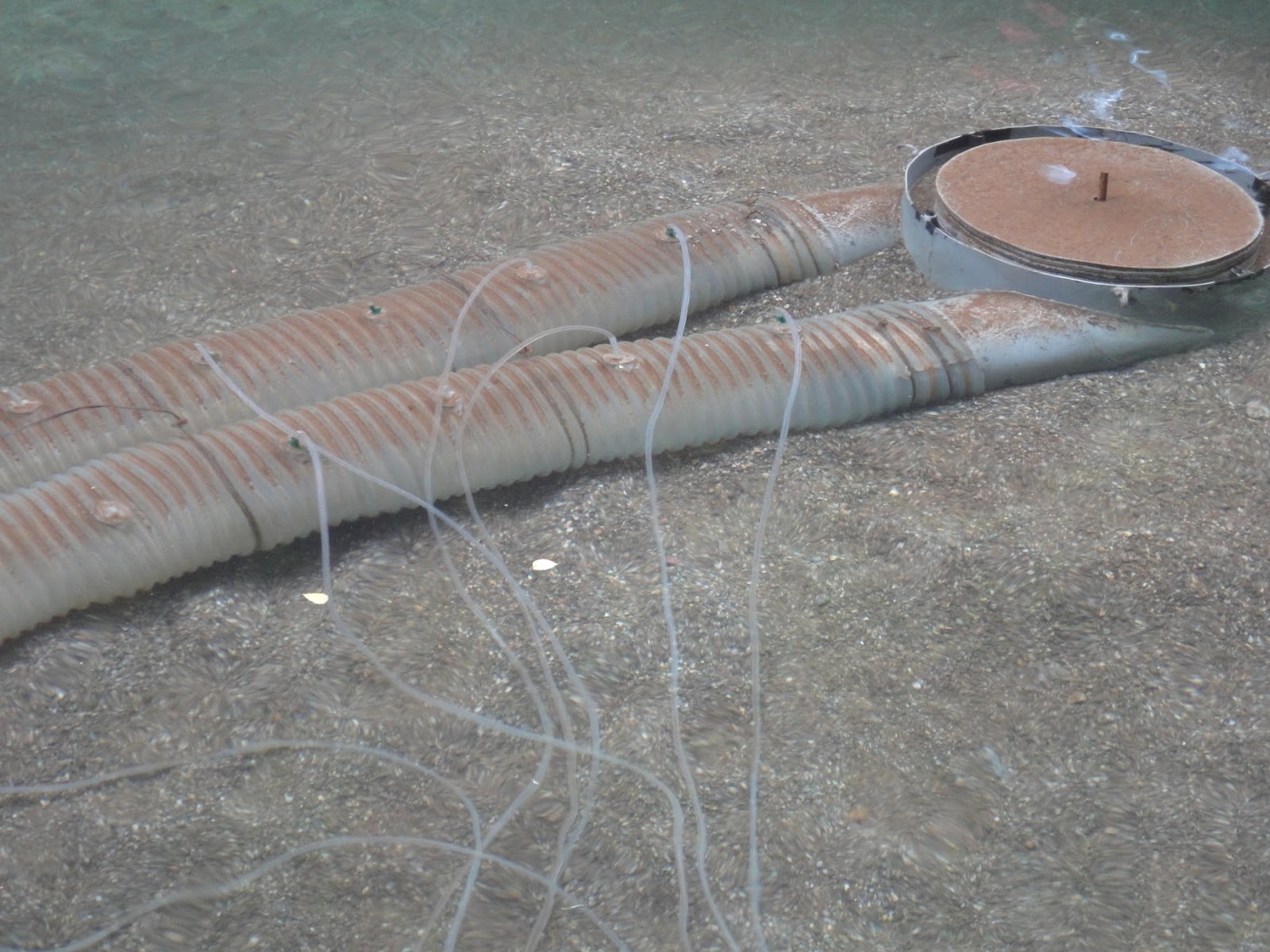

圖11 是小尺寸的模型，當天也有一併展示。

圖11
